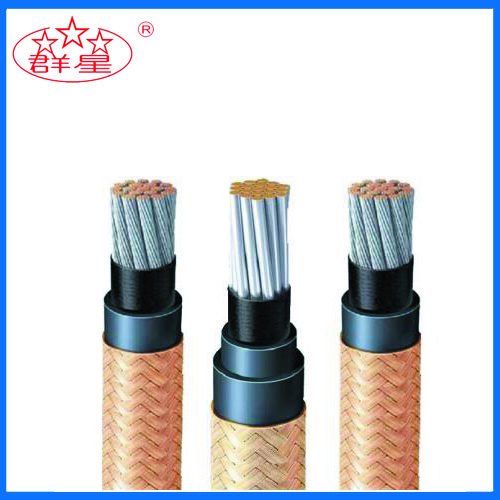

0.6/1kv船用低壓電力與照明電纜
詳細描述
1、用途:
本產品適于用各種河海船舶及海上石油平臺等水上建筑傳輸電能用的銅芯交聯聚乙烯絕緣船用電力電纜。
2、產品標準:
|
結構設計：IEC60092-350,353；導體：IEC60228 Class2；絕緣護套：IEC60092-351，IEC60092-359；阻燃：IEC60332-3-22；無鹵：IEC60754；低煙：IEC61034 ；國家標準：GB/T 9331-2008 |
3、使用條件:
3.1額定電壓Uo/U為0.6/1KV
3.2電纜的長期允許工作溫度為-20℃～+90℃
3.3敷設時電纜的最小彎曲半徑：金屬編織鎧裝為電纜直徑的6倍(固定敷設)，非鎧裝型電纜外徑小于25mm的為電纜直徑的4倍；非鎧裝型電纜外徑大于25mm的為電纜直徑的6倍。
4、船用電力電纜的型號及名稱:
表1
|
名 稱 |
燃燒特性 |
|
|
CJPF |
交聯聚乙烯絕緣聚烴烯護套船用電力電纜 |
SC NC |
|
CJPF86 |
交聯聚乙烯絕緣聚烴烯內護套銅絲編織鎧裝聚烴烯外護套船用電力電纜 |
|
|
CJPF96 |
交聯聚乙烯絕緣聚烴烯內護套鍍鋅鋼絲編織鎧裝聚烴烯外護套船用電力電纜 |
5、電纜的型號規格和生產范圍:
表2
|
型 號 |
芯 數 |
標稱截面mm2 |
|
CJPF、CJPF86、CJPF96
|
1 |
1～300 |
|
2 |
1～120 |
|
|
3 |
1～185 |
|
|
4～37 |
1～2.5 |
6、電纜的主要技術性能：直流電阻和絕緣電阻
|
標稱截面mm2 Nominal cross sectional area mm2 |
單線根數/標稱直徑 n/Nominal diameter mm |
20℃時導體最大直流電阻 D.C. resistance of conductor at 20℃ max. Ω/km |
20℃時最小絕緣電阻 Insulation resistance at 20℃ min MΩ.km |
|
|
裸單線 |
鍍金屬單線 |
|||
|
1 |
7/0.43 |
18.1 |
18.2 |
1077 |
|
1.5 |
7/0.52 |
12.1 |
12.2 |
949 |
|
2.5 |
7/0.67 |
7.41 |
7.56 |
785 |
|
4 |
7/0.85 |
4.61 |
4.70 |
664 |
|
6 |
7/1.04 |
3.08 |
3.11 |
567 |
|
10 |
7/1.35 |
1.83 |
1.84 |
458 |
|
16 |
7/1.70 |
1.15 |
1.16 |
376 |
|
25 |
7/2.10 |
0.727 |
0.734 |
385 |
|
35 |
7/2.52 |
0.524 |
0.529 |
331 |
|
50 |
19/1.78 |
0.387 |
0.391 |
318 |
|
70 |
19/2.10 |
0.268 |
0.270 |
294 |
|
95 |
19/2.52 |
0.193 |
0.195 |
254 |
|
120 |
37/2.10 |
0.153 |
0.154 |
246 |
|
150 |
37/2.30 |
0.124 |
0.126 |
|
|
185 |
37/2.52 |
0.0991 |
0.100 |
|
7、船用電力電纜型號的符號說明：Exprantion of symbols for cable
|
組分Components |
代號 Code |
材料/描述 Material/Description |
|
系列代號Series code |
C |
船用電力電纜 |
|
導體Conductor |
|
絞合鍍錫退火銅線或絞合退火銅線 |
|
絕緣Insulation |
J |
交聯聚乙烯XLPE |
|
內護套（內襯層) |
PF |
熱塑性材料（非交聯聚烯烴） SHF1 |
|
鎧裝Armor |
8 |
鍍錫銅絲編織Tinned copper wire braid (TCWB) |
|
9 |
鍍鋅鋼絲編織 Galvanized steel wire braided (GSWB) |
|
|
外護套Outer sheath |
6 |
熱塑性材料（非交聯聚烯烴） SHF1 |
|
外護套顏色Outer sheath color |
|
黑色(如有) Black, if any |
備注： 燃燒特性代號Flammability code：
|
代號 |
定義 |
代號 |
定義 |
|
D |
單根燃燒 |
A |
有煙、有酸、有毒 |
|
S |
成束燃燒 |
B |
低煙、低酸、低毒 |
|
N |
耐火 |
C |
無鹵、低煙、低毒 |
8、船用電力電纜的型號、規格表示方法：
舉例說明：
a. 交聯聚乙烯絕緣聚烯烴內護套銅絲編織屏蔽聚烴烯護套船用電力電纜，額定電壓0.6/1KV，三芯，35mm2，燃燒特性為SC型。
表 示為：CJPF86/SC—0.6/1 3×35 IEC 60092-353
b. 交聯聚乙烯絕緣聚烴烯內護套鍍鋅鋼絲編織鎧裝聚烴烯護套船用耐火電力電纜，額定電壓0.6/1kV，三芯，50mm2，燃燒特性為NSC型，
表示為：CJPF96/NSC—0.6/1 3×50
9、產品結構圖
CJPF86/SC CJPF96/SC
交聯聚乙烯絕緣船用電力電纜
XLPE Insulated Fire Resistant Shipboard Power Cable

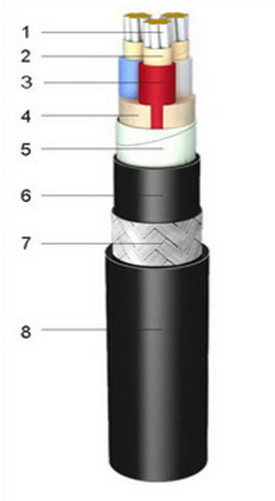

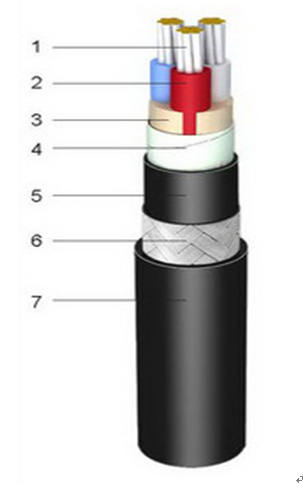

CJPF86/NC CJPF96/NC
交聯聚乙烯絕緣船用耐火電力電纜
XLPE Insulated Fire Resistant Shipboard Power Cable
|
8- 導體 鍍錫圓銅絞線 IEC60228第2類 9- 耐火層 云母帶 10- 絕緣 交聯聚乙烯 12- 非吸濕性繞包帶 （如需要） 13- 內護套 聚烴烯 14- 鎧裝 金屬絲編織 （代號8銅絲） （代號9鍍鋅鋼絲） 15- 外護套 聚烴烯 |
|
1-Conductor Stranded circular tinned Copper class2 IEC 60228 2-Fire resistant lay Mica tape 3-Insulation XLPE 4-Filler (if necessary) 5-Tape 6-Inner sheath PO 7-Amour Metal wire braid (Code 8# copper wire) (Code 9# tinned copper wire) 8-Outer sheath PO
|
|
|
*電纜標記 廣西群星電纜有限公司 群星牌 0.6/1kv型號規格IEC 60092-353 長度
**芯線標記 1芯：白色&紅色 3芯：紅色-黃色-綠色或藍色 4芯及以上：黑色底打印白色數字。 |
*Cable marking 廣西群星電纜有限公司 群星牌 0.6/1kv型號規格IEC 60092-353 長度
**Core Identification 1 core: white&red 2 cores: red-blue 3 cores: red- yellow –green& blue 4 cores and above: white printed numbers on black base
|
||
